Analyse van het structurele ontwerp en werkingsprincipe van plastic trigger spuiter

Invoering

Plastic trigger -sproeiers zijn een van de meest gebruikte vloeistofafwijkingsapparaten in het dagelijks leven en industriële velden. Van huishoudelijke schoonmaakproducten, tuinbouwoplossingen, artikelen voor persoonlijke verzorging tot auto- en industriële chemicaliën, trigger-sproeiers zijn gebleken extreem veelzijdig en kosteneffectief. Het ontwerp van een plastic trigger -sproeier kan op het eerste gezicht eenvoudig lijken, maar in werkelijkheid integreert het Vloeistofdynamiek, materiaalwetenschap, ergonomisch ontwerp en industriële productie .

Het basisidee van een trigger -spuit is om de handmatige kracht die door de gebruiker wordt uitgeoefend, om te zetten in druk die vloeistof in een fijne nevel of stroom verstopt. In tegenstelling tot drukflessen die afhankelijk zijn van gasdrijfmiddelen, hangt een trigger -sproeier volledig af Mechanische pompactie . Dit maakt het veiliger, herbruikbaar en milieuvriendelijker. In deze sectie zullen we eerst het structurele ontwerp van het structuur analyseren, gevolgd door een diepe duik in zijn werkprincipes, en ten slotte onderzoeken hoe ontwerpoptimalisaties kunnen leiden tot betere prestaties en duurzaamheid.

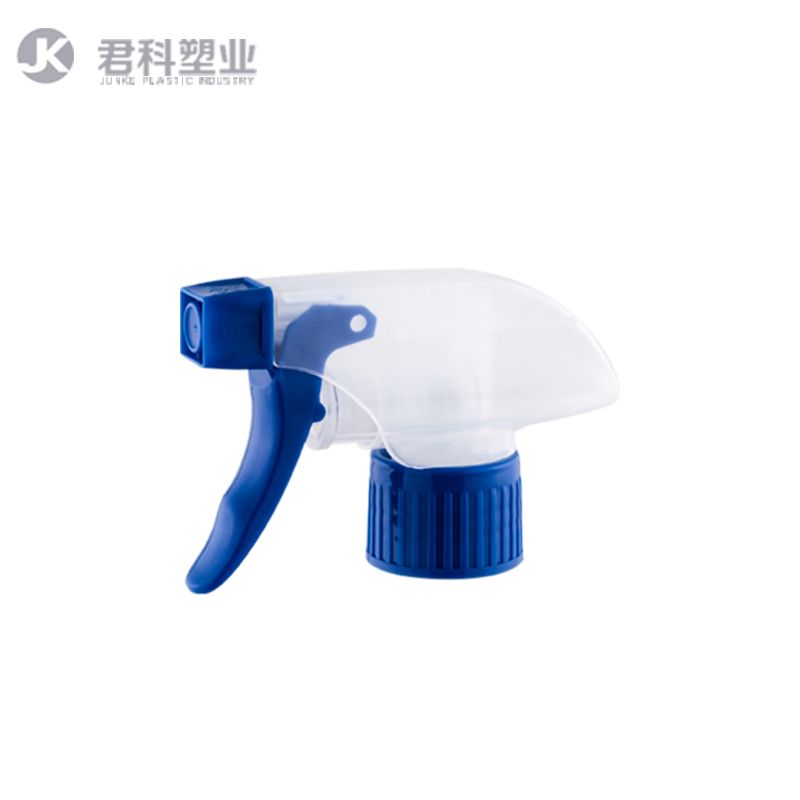

Structureel ontwerp van een plastic trigger -sproeier

Het structurele ontwerp van een plastic trigger -sproeier bestaat uit verschillende essentiële componenten die in harmonie werken om vloeibare levering te bereiken. Elk deel speelt zijn specifieke rol en draagt ​​bij aan de efficiëntie van de spuiter. Hieronder staan ​​de belangrijkste elementen:

Trekker

De trigger is de primaire interface tussen de gebruiker en het apparaat . Het belangrijkste doel is om de mechanische kracht van de vingers in het pompsysteem over te brengen. De meeste triggers zijn ontworpen met ergonomische overwegingen: de lengte, kromming en textuur beïnvloeden allemaal hoe comfortabel het in de hand voelt. Voor professionele toepassingen, zoals industriële reiniging, wordt de trigger vaak versterkt om repetitief gebruik op lange termijn te weerstaan.

Pompkamer

De pompkamer is het hart van de spuiter. Het herbergt het zuiger- en veermechanisme dat de zuigkracht en druk creëert die nodig is voor vloeistofbeweging. Het volume van de pompkamer heeft direct invloed op de dosering per spray. Een goed ontworpen pompkamer brengt efficiëntie en gebruikersinspanningen in evenwicht, zodat één pull de juiste hoeveelheid vloeistof levert. Hoogwaardige sproeiers gebruiken vaak precisie-gekomen pompkamers om lekkage en slijtage te minimaliseren.

Dipbuis

De DIP -buis strekt zich uit in de vloeibare container en zorgt ervoor dat de vloeistof in de pompkamer kan worden getrokken. Meestal gemaakt van polyethyleen (Pe) of polypropyleen (PP) , de DIP -buis moet weerstand bieden aan chemische corrosie, vooral bij gebruik met zure of alkalische reinigingsoplossingen. De lengte van de DIP -buis is afgestemd op de containergrootte om overgebleven vloeistof te minimaliseren.

Mondstuk

Het mondstuk bepaalt de uiteindelijke vorm van vloeistofafgifte: mist, stroom of schuim. Verstelbare sproeiers worden veel gebruikt om multifunctionaliteit in één apparaat te bieden. Een reinigingsspray kan bijvoorbeeld een brede mist nodig hebben voor grote oppervlakken en een smalle stroom voor gerichte vlekken. Het mondstukontwerp is een directe toepassing van vloeibare mechanica , waarbij de vloeistof wordt gedwongen door kleine openingen die deze in kleine druppeltjes breken.

Klepsysteem

Het klepsysteem zorgt ervoor eenrichtingsvloeistofstroom . Meestal zijn er twee terugslagkleppen: één bij de ingang van de dipbuis (inlaatklep) en één bij de mondstukuitgang (uitlaatklep). Deze voorkomen dat vloeistof naar achteren stroomt en houden de pompkamer klaar voor het volgende gebruik. De precisie van het klepsysteem beïnvloedt de efficiëntie van de sproeier aanzienlijk.

Hier is een eenvoudige vergelijking van verschillende materialen die in belangrijke componenten worden gebruikt:

Werkprincipe van een plastic trigger -sproeier

Het werkende principe van een trigger -sproeier draait om het omzetten van handmatige kracht in hydraulische druk, gevolgd door verstuiver bij het mondstuk. Het proces kan in verschillende fasen worden onderverdeeld:

Fase 1: Initiatie

Wanneer de gebruiker op de trekker drukt, wordt de zuiger in de pompkamer geduwd. Deze actie comprimeert de lucht binnen en genereert een negatieve druk bij de inlaat.

Fase 2: Zuiging

Vanwege de negatieve druk opent de inlaatklep bij de dipbuis, waardoor vloeistof in de pompkamer kan stijgen. Deze actie is vergelijkbaar met drinken met een rietje, maar wordt geautomatiseerd door mechanische compressie.

Fase 3: Compressie

Terwijl de gebruiker blijft drukken, duwt de zuiger de vloeistof in de pompkamer naar de uitlaatklep. Zodra een drempeldruk is bereikt, wordt de uitlaatklep geopend.

Fase 4: Versterking

De vloeistof verlaat het mondstuk met hoge snelheid. De mondstukstructuur, vaak bestaande uit fijne groeven en smalle openingen, breekt de vloeistof in druppeltjes. Dit atomisatieproces bepaalt of de uitvoer een mist of een stream is.

Fase 5: Reset

Zodra de gebruiker de trekker vrijgeeft, duwt de veer in de pompkamer de zuiger terug naar zijn oorspronkelijke positie. De inlaatklep sluit om te voorkomen dat vloeistof naar achteren stroomt, terwijl de kamer wordt bijgevuld voor de volgende spray. Deze cyclus kan talloze keren worden herhaald, afhankelijk van de duurzaamheid van de componenten.

Belangrijke punten in ontwerpoptimalisatie

Ontwerpoptimalisatie maakt de ene sproeier superieur aan de andere. Door kritieke gebieden te verbeteren, kunnen fabrikanten de duurzaamheid, comfort en prestaties verbeteren.

Mondstukontwerp

Het mondstuk heeft de grootste impact op gebruikerservaring. Een mondstuk van hoge kwaliteit moet verstelbare patronen mogelijk maken, zoals mist, stroom of schuim. Schuimmondstukken worden vaak gebruikt voor wasmiddelen, terwijl mistmonden de voorkeur hebben voor tuinieren of persoonlijke verzorging. Geavanceerde ontwerpen kunnen anti-verstopte functies omvatten om viskeuze vloeistoffen te verwerken.

Materiële selectie

Materiaalselectie is cruciaal omdat sproeiers worden blootgesteld aan verschillende chemicaliën. Sterke alkalische reinigingsmiddelen vereisen resistente kunststoffen zoals polypropyleen of fluorpolymeren . Voor milieuvriendelijke opties experimenteren sommige fabrikanten met biologisch afbreekbare kunststoffen.

Ergonomie

Ergonomisch ontwerp zorgt ervoor dat gebruikers de sproeier comfortabel over langere periodes kunnen bedienen. Dit omvat trigger -vorm, weerstandsniveau en gripontwerp. Het toevoegen van een zachte rubberen laag verbetert bijvoorbeeld de grip en vermindert vermoeidheid.

Duurzaamheid

Duurzaamheid wordt beïnvloed door de kwaliteit van veren, kleppen en afdichtingen. Roestvrijstalen veren verlengen aanzienlijk de levensduur van een spuit in vergelijking met plastic veren. Evenzo voorkomen dubbele afgeslagen kleppen lekken en behouden consistente prestaties.

De plastic trigger -sproeier is meer dan alleen een eenvoudig huishoudelijke gereedschap. Het belichaamt een mix van Werktuigbouwkunde, vloeistofdynamiek en ergonomisch ontwerp . Van zijn zorgvuldig ontworpen componenten zoals de trigger, pompkamer, dipbuis en mondstuk tot het efficiënte werkingsprincipe op basis van zuig- en verstuiver, elk detail is belangrijk voor het bepalen van prestaties en duurzaamheid. Met toenemende focus op duurzaamheid ligt de toekomst van trigger -sproeiers in het gebruik van recyclebare of biologisch afbreekbare materialen en ontwerpen die afval verminderen met behoud van de prestaties. Inzicht in de structuur en principes achter dit alledaagse tool verbetert niet alleen de waardering voor het nut ervan, maar maakt ook de weg vrij voor innovatie in verpakkingen en vloeistofafdelingsindustrieën.
